Rifugio di via Porta Dipinta
Il ricovero non è mai stato completato: non esiste una seconda uscita e non sono state eseguite ne la pavimentazione ne le opere di drenaggio. La galleria ha sezione di metri 3 x 3 ed è lunga 54 metri.
I progetti costruttivi prevedevano un andamento della galleria differente da quello attuale: la galleria doveva essere spostata verso destra ed avere la seconda uscita nei prati sotto la Rocca mentre attualmente la costruzione si dirige verso via San Lorenzo. E’ probabile, ma non sono stati ritrovati documenti che lo confermano, che la galleria dovesse essere unita a quella di San Lorenzo.

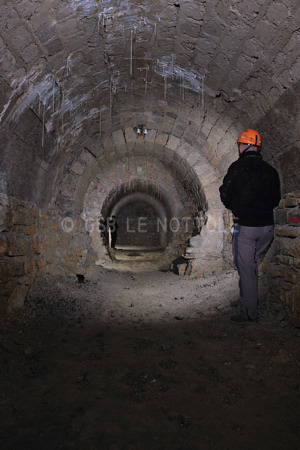

Tratto di galleria verso il fondo. Lo scavo presenta a questo punto due archi di rinforzo
costruiti per problemi di cedimento delle abitazioni sovrastanti la galleria.
(Fotografia M. Glanzer - Archivio G.S.B. le Nottole)

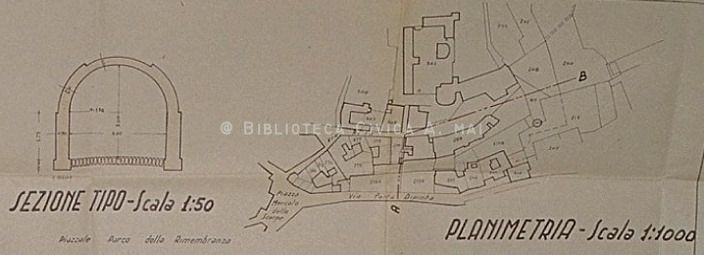

Sezione tipo e planimetria riportate sui disegni costruttivi.
Sono evidenziati i due ingressi, progettati per il ricovero, contrassegnati con A e B. Attualmente esiste solo l'ingresso A.
(Archivio 1900 del Comune di Bergamo, Biblioteca Civica A. Mai)
